KT-SWP01型风光互补发电实训系统

1. 概述

   风光互补发电实训系统主要由光伏供电装置、风力供电系统、逆变 与 负载系统、监控系统组成，

   风光互补发电实训系统采用模块式结构，各装置和系统具有独立的功能，可以组合成光伏发电实训系统、风力发电实训系统。

2. 设备组成

   风光互补发电实训系统主要由光伏供电装置、光伏供电系统、风力供电装置、风力供电系统、逆变与负载系统、监控系统组成，如图1所示。风光互补发电实训系统采用模块式结构，各装置和系统具有独立的功能，可以组合成光伏发电实训系统、风力发电实训系统。

3. 设备尺寸：光伏供电装置1610×1010×1550mm

   风力供电装置1578×1950×1540mm

   实训柜   3200×650×2000mm

4. 场地面积：20平方米

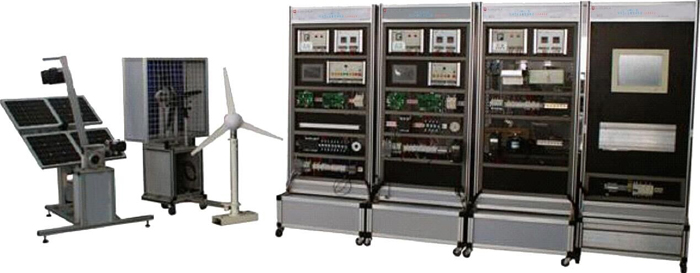

                                    图1  风光互补发电系统（图片仅供参考）

三、主要实验实训内容

一、离网型风光互补发电系统规划；

1. 根据功率要求，光伏电池组件的选择、安装和连接；

2. 根据功率要求，风力发电机的选择、安装和连接；

3. 基于MCU的光伏电池组件最大功率跟踪程序设计；

4. 基于MCU的风力发电机最大功率跟踪的程序设计；

5. 蓄电池容量匹配计算与选型；；

6. 蓄电池充放电参数设置、保护参数设置；

7. 逆变器参数设置；

8. 监控系统组态及操作；

9. 光伏供电系统的调试；

10. 风力供电系统的调试；

11. 风光互补发电系统的调试；

12. 电能质量的监测、调试和分析。
