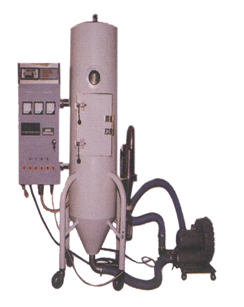

喷雾干燥实验装置

实验目的：
1、了解喷雾干燥实验的工作原理。
2、对喷雾干燥进行工艺计算。
主要配置：
干燥塔、喷头、气泵、液体泵、电加热炉、压力缓冲罐、测温与控温仪表、不锈钢框架、控制屏。
技术参数：
1、干燥塔尺寸：φ400×1500 mm。
2、液体蠕动泵：0-1000ml/h。
3、喷雾压力：0.2Mpa，空气量：50m3/hr。
4、空气旋涡泵：功率：1.1KW；风压：22KPa；风量：180 m3/h。
5、喷头：采用不锈钢材质加工制造。
6、处理量：0.2-3kg/h，浆液5-30%，粉体粒度5-100μm。
7、进风最高温度300℃，出口温度120℃；加热功率3-6kw。
8、空气减压过滤：过滤空气中的杂质和空气压缩机中油污。
9、自动测温与控温仪表：采用数显可调温度仪表。
10、各项操作及压力、流量的显示、调节、控制全在控制屏板面进行。
11、框架为不锈钢材质，结构紧凑，外形美观，流程简单、操作方便。
12、外形尺寸：900×600×1800mm。
